概述

　　WFB系列无密封自控自吸泵该产品具有耐温、耐腐、耐磨、无泄漏、“一次引流”、“终生自吸”等多种功能。目前生产321、304、316、316L、A3、PP（增强聚丙烯）等多种材质的系列整机，五种不同造型共一千余种规格。在电子、电力、化工、冶金、医药、食品、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛适用，深受用户的好评。

独特的优点

　　 1、本公司采用“泵用连环式多面离心密封装置”，革除了传统水泵的填料密封、盘根密封、机械密封、彻底制服了“跑、冒、滴、漏”，是替代各种长轴液下泵、潜水泵等理想的设备。

　　 2、运行过程中密封装置不摩擦，无麿损，使用寿命较同类产品长10倍以上。

　　 3、移植真空泵原理，自吸性能稳定可靠，特别是采用“电动空气控制阀”，真正实现了“一次引流，终生自吸”。

　　 4、振动小，噪音低，移动灵活，拆卸简便、易于安装，不需地脚固定。

　　 5、具有优越的自控功能，可与高科技领域和高度自动化系统配套使用。

不同造型的用途特点

　　长方型、圆锥型为您提供了不同形式的安装选择余地；防爆型适用于易燃、易爆环境；户外型借助安全的立体户外罩，在露天工作的情况下，有效的防雨、防雾、防潮、防湿；推车移动型可将水泵推移到您所需要的任何工位上作业。

选型方法

　　 (1)性能参数表中“类别代码”栏的1-5含义：1型为长方型，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。“材质符号”栏中G、PP、BXG三组字母分别代表：钢、增强聚丙烯、不锈钢三种材质。

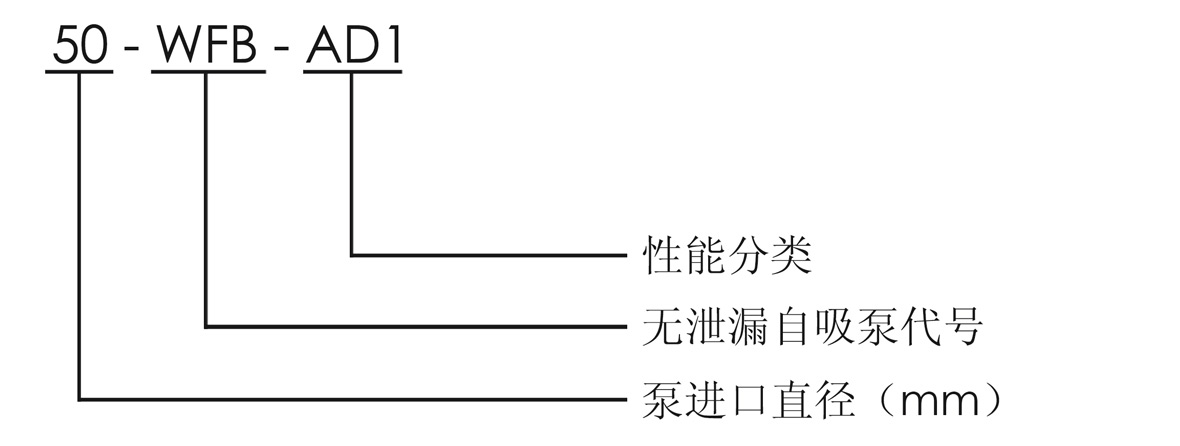

　　 (2)型号意义举例：


(3)完整的型号书写方式。假设水泵的要求是：造型为推车移动型，材质为增强聚丙烯，吸液口径为50mm，性能分类为AD1。这台水泵的完整型号为“5PP50WFB-AD1”

　　假设水泵造型是长方形防爆型，其它要求同上，这水泵的完整型号应写为“1·3PP50WFB-AD1”

　　假设水泵造型是圆锥形防爆型，其它要求同上，这水泵的完整型号应写为“2·4PP50WFB-AD1”

性能参数表（一）

规格型号			转速 n r/min	流量 Q m3/h	扬程 H m	配套功率 Kw	允许吸深 ≤m	吸液口径 mm	出液口径 mm
类别代码	材质代号	型号
1-5	G.PP.BXG	16WFB-A	2900	0.75	8	0.75	2.5	16	10
				1.1	6.5
				1.5	5.5
1-5	G.PP.BXG	25WFB-A	2900	3.6	25	3	3.5	25	20
1-5	G.PP.BXG	32WFB-A	2900	4.5	13	1.5	3	32	25
				6.5	10.5
				9	8
1-5	G.PP.BXG	40WFB-A	2900	6.5	25	4	4	40	32
				8.5	23
				10	21
1-5	G.PP.BXG	40WFB-A1	2900	13.5	18	3	4	40	32
1-5	G.PP.BXG	40WFB-A2	2900	5	15	2.2	4	40	32
				8	13
				10	11
1-5	G.PP.BXG	40WFB-A3	2900	14	8	2.2	4	40	32
1-5	G.PP.BXG	50WFB-A	2900	7.5	28	7.5	5	50	40
				12.5	26
				15	24.5
1-5	G.PP.BXG	50WFB-A1	2900	10.5	20.5	4	5	50	40
1-5	G.PP.BXG	50WFB-AD	1450	5	11	1.5	4	50	40
				6.3	10
				7.5	9
1-5	G.PP.BXG	50WFB-AD	1450	10	6	1.5	4	50	40
1-4	G.BXG	50WFB-B	2900	10	40	11	5	50	40
				11	38
				15	35
1-4	G.PP.BXG	50WFB-B1	2900	7	33	7.5	5	50	40
				12	31
				15	29
1-5	G.PP.BXG	50WFB-B2	2900	10	26.5	7.5	5	50	40
1-5	G.PP.BXG	50WFB-B3	2900	5	15	2.2	4	50	40
				6.4	14
				7.5	12.5
1-4	G.BXG	50WFB-C	2900	8.5	58	15	5	50	40
				12	56
				15	54
1-4	G.BXG	50WFB-C1	2900	10	46	11	5	50	40
				12	40
1-5	G.PP.BXG	50WFB-CD	2900	5	19	3	4	50	40
				6	18
				8	17
1-4	G.BXG	50WFB-E	2900	7.5	82	18.5	5	50	40

性能参数表（二）

规格型号				转速 n r/min	流量 Q m3/h	扬程 H m	配套功率 Kw	允许吸深 ≤m	吸液口径 mm	出液口径 mm
类别代码	材质代号		型号
1-4	G.BXG		50WFB-E	2900	12	80	18.5	5	50	40
					15	75
1-4	G.BXG		50WFB-E1	2900	10	68	15	5	50	40
					12	62
					15	55
1-5	G.PP.BXG		50WFB-E2	1450	3.5	26	5.5	4	50	40
					6.3	25
					7.5	24
1-5	G.PP.BXG		65WFB-A	1450	15	27	7.5	4	65	50
					20	26
					25	24
1-5	G.PP.BXG		65WFB-A1	2900	21	20	7.5	4	65	50
1-5	G.PP.BXG		65WFB-AD	2900	7	12	3	4	65	50
					12	11
					15	9
1-4		G.BXG	65WFB-B	2900	15	41	11	5	65	50
					25	38
					30	34
1-5		G.PP.BXG	65WFB-B1	2900	20	26	7.5	5	65	50
1-5		G.PP.BXG	65WFB-BD	2900	10	16	5.5	5	65	50
					12	14
					15	13
1-4		G.BXG	65WFB-C	2900	15	58	18.5	5	65	50
					25	56
					30	52
1-4		G.BXG	65WFB-C1	2900	22	45	15	5	65	50
1-5		G.PP.BXG	65WFB-C2	2900	7.5	19	5.5	5	65	50
					12.5	18
					15	17
1-4		G.BXG	65WFB-E	2900	15	82	30	5	65	50
					25	80
					30	78
1-4		G.BXG	65WFB-E1	2900	21	64	18.5	5	65	50
					20	55
1-5		G.PP.BXG	65WFB-E2	1450	7.5	27.5	7.5	5	65	50
					12.5	26
					15	24.5
1-4		G.BXG	65WFB-F	2900	15	127	45	5	65	50
					25	125
					30	123
1-4		G.BXG	65WFB-F1	2900	18	108	45	5	65	50
					21.5	95

性能参数表（三）

规格型号			转速 n r/min	流量 Q m3/h	扬程 H m	配套功率 Kw	允许吸深 ≤m	吸液口径 mm		出液口径 mm
类别代码	材质代号	型号
1-4	G.BXG	65WFB-F1	2900	23.5	85	45	5	65		50
1-4	G.BXG	65WFB-F2	2900	7.5	38	11	5	65		50
				12.5	37
				15	36
1-4	G.PP.BXG	65WFB-F3	2900	7	34	7.5	5	65		50
				9	30
				12	26
2-4	G.PP.BXG	80WFB-A	2900	30	28	5.5	6	80		65
				50	26
				60	24
				70	20
2-4	G.BXG	80WFB-AD	1450	15	11.5	18.5	4	80		65
				20	11
				30	10
				38	9
2-4	G.BXG	80WFB-B	2900	40	35	5.5	5	80		65
				50	38
				60	35
				65	28
2-4	G.PP.BXG	80WFB-BD	1450	15	15	30	5	80		65
				25	14
				30	13
				35	11
2-4	G.BXG	80WFB-C	2900	30	59	7.5	5	80		65
				50	55
				60	52
2-4	G.BXG	80WFB-C1	2900	45	38	45	5	80		65
				40	46
2-4	G.PP.BXG	80WFB-C2	2900	15	19	7.5	5	80	65
				25	18
				30	17
2-4	G.PP.BXG	80WFB-CD	1450	21	14	7.5	5	80	65
				25	12
2-4	G.BXG	80WFB-E	2900	30	84	37	5	80	65
				50	80
				60	76
2-4	G.BXG	80WFB-E1	2900	30	60	18.5	5	80	65
				40	50
2-4	G.PP.BXG	80WFB-E2	2900	15	27	11	5	80	65
				25	26
				30	24
2-4	G.PP.BXG	80WFB-E3	2900	15	22	7.5	5	80	65

性能参数表（四）

规格型号			转速 n r/min	流量 Q m3/h	扬程 H m	配套功率 Kw	允许吸深 ≤m	吸液口径 mm	出液口径 mm
类别代码	材质代号	型号
2-4	G.PP.BXG	80WFB-E3	2900	20	18	7.5	5	80	65
2-4	G.BXG	80WFB-F	2900	30	128	55	5	80	65
				50	120
				60	110
2-4	G.BXG	80WFB-F1	2900	26	103	45	5	80	65
				30	95
				40	80
2-4	G.BXG	80WFB-F2	2900	15	36	11	5	80	65
				25	32
				30	30
2-4	G.BXG	80WFB-F3	2900	21	34	11	5	80	65
				23	30
				26	26
2-4	G.PP.BXG	100WFB-A	2900	60	30	18.5	5	100	80
				100	26
				110	22
				120	20
2-4	G.PP.BXG	100WFB-AD	1450	30	12	11	5	100	80
				40	11
				50	10
				60	9
2-4	G.BXG	100WFB-B	2900	60	40	22	5	100	80
				80	36
				100	32
				120	28
2-4	G.PP.BXG	100WFB-BD	1450	30	15	11	5	100	80
				40	14
				50	13
				68	11
2-4	G.BXG	100WFB-C	2900	45	55	37	5	100	80
				80	48
				100	45
2-4	G.BXG	100WFB-C1	2900	75	40	30	5	100	80
				85	35
2-4	G.PP.BXG	100WFB-C2	2900	40	20	15	5	100	80
				50	19
				60	18
2-4	G.PP.BXG	100WFB-C3	2900	40	16	11	5	100	80
				45	15
2-4	G.BXG	100WFB-E	2900	60	87	55	5	100	80
				80	80
				100	75

性能参数表（五）

规格型号			转速 n r/min	流量 Q m3/h	扬程 H m	配套功率 Kw	允许吸深 ≤m	吸液口径 mm	出液口径 mm
类别代码	材质代号	型号
2-4	G.BXG	100WFB-E1	2900	80	60	45	5	100	80
				100	51
2-4	G.PP.BXG	100WFB-E2	2900	30	26	11	5	100	80
				50	25
				55	24
2-4	G.PP.BXG	100WFB-E3	2900	58	22	15	5	100	80
				62	18
2-4	G.BXG	100WFB-F	2900	60	133	90	5	100	80
				80	125
				100	120
2-4	G.BXG	100WFB-F1	2900	80	108	75	5	100	80
				90	90
				100	80
2-4	G.BXG	100WFB-F2	2900	30	40	15	5	100	80
				50	38
				60	36
2-4	G.PP.BXG	100WFB-F3	2900	40	33	11	5	100	80
				43	29
				46	26
2-4	G.BXG	125WFB-A1	2900	100	55	55	5	125	100
				150	50
				180	45
2-4	G.BXG	125WFB-A2	2900	170	40	45	5	125	100
				185	30
2-4	G.PP.BXG	125WFB-A2	2900	70	20	15	5	125	100
				80	19
				100	17
2-4	G.PP.BXG	125WFB-AD	1450	105	16	15	5	125	100
				110	15
2-4	G.BXG	125WFB-B	2900	120	86	110	5	125	100
				180	80
				220	72
2-4	G.BXG	125WFB-B1	2900	150	65	75	5	125	100
				170	60
2-4	G.PP.BXG	125WFB-B2	2900	80	26	22	5	125	100
				100	25
				120	24
2-4	G.PP.BXG	125WFB-B3	2900	85	22	18.5	5	125	100
				90	20
2-4	G.BXG	125WFB-C	2900	160	132	160	5	125	100
				180	125
				200	120

性能参数表（六）

规格型号			转速 n r/min	流量 Q m3/h	扬程 H m	配套功率 Kw		允许吸深 ≤m	吸液口径 mm	出液口径 mm
类别代码	材质代号	型号
2-4	G.BXG	125WFB-C1	2900	180	108	110	5		125		100
				190	93
				208	80
2-4	G.BXG	125WFB-C2	2900	80	40	30	5		125		100
				100	38
				120	36.5
2-4	G.PP.BXG	125WFB-C3	2900	92	23	22	5		125		100
				85	26
				80	29
2-4	G.BXG	125WFB-E	2900	70	52	37	5		125		100
				90	50
				110	48
2-4	G.BXG	125WFB-E1	2900	90	45	30	5		125		100
				95	40
2-4	G.BXG	125WFB-E2	2900	85	36	22	5		125		100
2-4	G.BXG	150WFB-A	2900	120	28	37	5		150		125
				185	26
				200	23.5
				240	22.5
2-4	G.BXG	150WFB-AD	1450	160	20	30	5		150		125
2-4	G.BXGF	150WFB-BD	1450	156	40	45	5		150		125
				180	6
				225	30
2-4	G.BXG	150WFB-BD1	1450	220	29	45	5		150		125
				260	25
2-4	G.BXG	150WFB-BD2	1450	160	34	37	5		150		125
				180	29
				195	26
2-4	G.BXG	150WFB-BD3	1450	120	55	75	5		150		125
				200	50
				240	45
2-4	G.BXG	150WFB-CD	1450	180	45	55	5		150		125
				190	38
2-4	G.BXG	150WFB-CD1	1450	165	36	37	5		150		125
2-4	G.BXG	200WFB-AD	1450	250	26.5	55	5		200		150
				330	25
				350	23.5
2-4	G.BXG	200WFB-AD1	1450	300	22	45	5		200		125
2-4	G.BXG	200WFB-AD2	1450	330	19	37	5		200		125
2-4	G.BXG	200WFB-BD	1450	240	42	75	5		200		125
				300	37
				350	33.5

性能参数表（七）

规格型号			转速 n r/min	流量 Q m3/h	扬程 H m		配套功率 Kw	允许吸深 ≤m	吸液口径 mm	出液口径 mm
类别代码	材质代号	型号
2-4	G.BXG	200WFB-BD1	1450	250	28.5		55	5	200	150
2-4	G.BXG	200WFB-BD2	1450	310	25		55	5	200	150
				380	18
				450	13
				520	10
2-4	G.BXG	200WFB-CD	1450	350	55		110	5	200	150
				380	50
				420	45
2-4	G.BXG	200WFB-CD1	1450	360	45		90	5	200	150
2-4	G.BXG	200WFB-CD2	1450	300	40		75	5	250	150
				330	36
2-4	G.BXG	250WFB-AD	1450	290	26.5		55	5	250	150
				330	25
				360	23.5
2-4	G.BXG	250WFB-AD1	1450	400	13		45	5	250	150
				430	8
2-4	G.BXG	250WFB-AD2	1450	340	35		75	5	250	200
				360	33
				400	31
2-4	G.BXG	250WFB-AD3	1450	500	28.5		75	5	250	200
				600	22.5
				720	18
2-4	G.BXG	250WFB-BD	1450	350	45	90		5	250	200
				380	40
				400	37
2-4	G.BXG	250WFB-BD1	1450	300	50	90		5	250	200Z
				350	47
				380	45
2-4	G.BXG	250WFB-BD2	1450	200	57.5	90		5	250	200
				260	55
				290	52.5
2-4	G.BXG	250WFB-BD3	1450	400	30	90		5	250	200
				628	24.5
				700	20
2-4	G.BXG	300WFB-AD	1450	500	26.5	90		5	300	250
				550	25
				600	23.5
2-4	G.BXG	300WFB-AD1	1450	370	42	90		5	200	250
				390	35
				400	33
				430	31
2-4	G.BXG	300WFB-AD2	1450	600	30	132		5	300	250

性能参数表（八）

规格型号				转速 n r/min	流量 Q m3/h	扬程 H m	配套功率 Kw	允许吸深 ≤m	吸液口径 mm		出液口径 mm
类别代码	材质代号		型号
2-4	G.BXG	300WFB-AD2		1450	650	25	132	5	300		250
					1000	18
2-4	G.BXG	300WFB-AD3		1450	350	50	110	5	300		250
					400	47.5
					450	45
2-4	G.BXG	300WFB-BD		1450	300	57.5	110	5	300	250
					320	55
					345	52.5
2-4	G.BXG	300WFB-BD1		1450	678	55	45	5	300	250
					780	47.5
2-4	G.BXG	300WFB-BD2		1450	900	30	37	5	300	250
					740	40
					590	50
2-4	G.BXG	300WFB-BD3		1450	600	57	75	5	300	250
					750	45
					850	40
					978	35
2-4	G.BXG	300WFB-CD		1450	860	42.5	55	5	300	250
2-4	G.BXG	300WFB-CD1		1450	700	57.5	55	5	300	250
					780	52
					890	45
2-4	G.BXG	350WFB-AD		1450	550	26.5	110	5	350	300
					600	25
					790	23.5
2-4	G.BXG	350WFB-AD1		1450	580	35	90	5	350	300
					690	33
					820	31
2-4	G.BXG	350WFB-AD2		1450	450	42.5	75	5	350	300
					500	40
					550	37.5
2-4	G.BXG	350WFB-AD3		1450	500	50	55	5	350	300
					535	47.5
					590	45
2-4	G.BXG	350WFB-BD		1450	306	57.5	45	5	350	300
					356	55
					400	52
2-4	G.BXG	350WFB-BD1		1450	840	55	75	5	350	300
					950	48
					1200	40
2-4	G.BXG	350WFB-BD2		1450	886	57.5	75	5	350	300
					980	52.5
					1186	45

性能参数表（九）

规格型号			转速 n r/min	流量 Q m3/h	扬程 H m	配套功率 Kw	允许吸深 ≤m	吸液口径 mm	出液口径 mm
类别代码	材质代号	型号
2-4	G.BXG	350WFB-BD3	1450	860	42	220	5	350		300
				1050	35
				1180	32
2-4	G.BXG	350WFB-CD	1450	1200	35	250	5	350		300
				1320	32
2-4	G.BXG	350WFB-CD1	1450	1156	40	250	5	350		300
				1280	35
2-4	G.BXG	350WFB-CD2	1450	1128	45	280	5	350		300
				1050	50
2-4	G.BXG	350WFB-CD3	1450	1000	57.5	315	5	350		300
				1200	50
2-4	G.BXG	350WFB-ED	1450	900	30	160	5	350		300
				1096	25
2-4	G.BXG	400WFB-ED1	1450	1140	30	220	5	350		300
				1370	25
2-4	G.BXG	400WFB-AD	1450	1850	15	160	5	400		350
				1520	18
				1450	20
2-4	G.BXG	400WFB-AD1	1450	1680	10	200	5	400		350
2-4	G.BXG	400WFB-AD2	1450	1600	75	375	5	400		350
2-4	G.BXG	400WFB-AD3	1450	2050	55	375	5	400		350
2-4	G.BXG	400WFB-BD	1450	1700	20	220	5	400		350
				2085	15
2-4	G.BXG	400WFB-BD1	1450	1600	22.5	200	5	400		350
				2000	18
2-4	G.BXG	400WFB-BD2	1450	2226	20	250	5	400		350
				1880	25
2-4	G.BXG	400WFB-BD3	1450	1700	30	280	5	400		350
				2506	20
2-4	G.BXG	400WFB-CD	1450	2308	8	132	5	400		350
2-4	G.BXG	400WFB-CD1	1450	1880	12	160		400		350
2-4	G.BXG	400WFB-CD2	1450	2280	12	200		400		350
2-4	G.BXG	400WFB-CD3	1450	1905	18	200	5	400		350
2-4	G.BXG	450WFB-AD	1450	1650	35	315	5	450		400
				2880	20
2-4	G.BXG	450WFB-AD1	1450	2890	5	280	5	450		400
2-4	G.BXG	450WFB-BD	1450	2825	8	132	5	450		400
2-4	G.BXG	450WFB-BD1	1450	2825	12	200	5	450		400
2-4	G.BXG	600WFB-AD	1450	3400	8	160	5	600		500
2-4	G.BXG	600WFB-BD	1450	4280	8	200	5	600		500
2-4	G.BXG	600WFB-CD	1450	4020	5	110	5	600		500
2-4	G.BXG	800WFB-AD	1450	4520	5	132	5	800		600
2-4	G.BXG	800WFB-BD	1450	5480	5	160	5	800		600
2-4	G.BXG	800WFB-CD	1450	6850	5	200	5	800		600
