概述

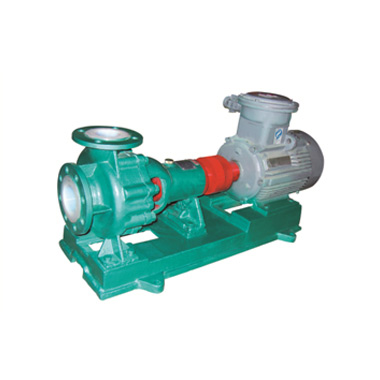

IHF泵为单级单吸式化工离心泵,该泵是依照国际标准并结合非金属泵的加工工艺设计生产。泵体、叶轮、泵盖等与介质接触的过流部件采用A3钢衬F46轴封采用先进的波纹管机械密封,实际使用显示:该泵具有耐腐、不老化、机械强度高、运行平稳、结构先进合理、密封性能可靠、拆卸检修方便、使用寿命长等优点。广泛适用于化工、制药、石油、冶金、酸洗、电力、电镀、染料、农药等行业,在-20℃-+100℃温度条件下长期输送任意浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、强碱、强氧化剂、有机熔剂、还原剂等强腐蚀性介质。是一种以取代FSB型氟泵、IH型化工离心泵的新型节能产品。并且与IH型化工离心泵具有良好的通用性和互换性。

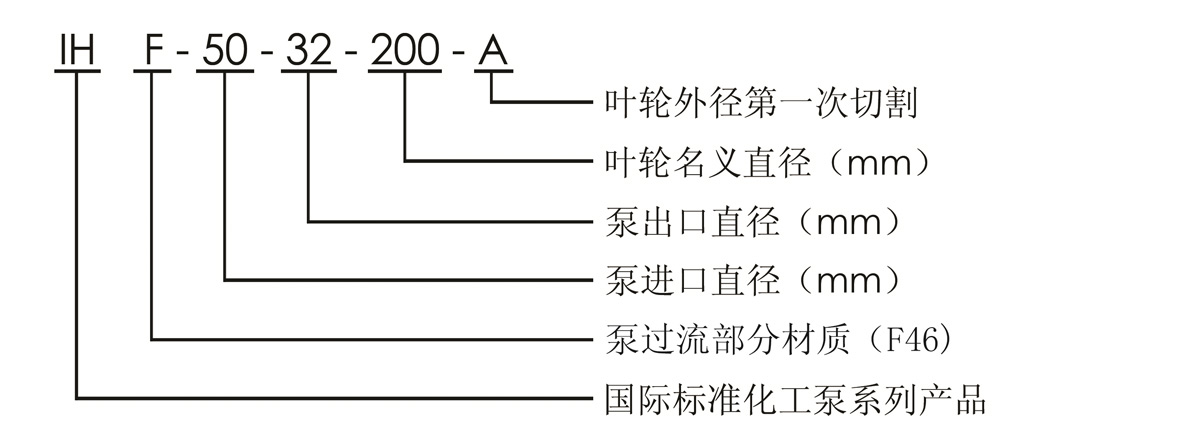

型号意义说明
性能参数范围
流量 6.3~200m3/h 扬程 5~80m
用户可根据被输送介质的腐蚀程度对泵的过流部分选用不同的材质如聚全氟乙丙烯(F46)聚偏氟乙烯(PVDF)等。
性能参数表(一)
型号 | 流量Q | 扬程 (m) | 转速 n( r/min) | 功率N(kw) | 效率 η(%) | 允许汽蚀余量 (m) | ||
(m3/h) | (l/s) | 轴功率 | 配用电机功率 | |||||
IHF50-32-125 | 12.5 | 3.47 | 20 | 2900 | 1.33 | 3 | 51 | 3.8 |
IHF50-32-160 | 32 | 2.37 | 4 | 46 | ||||
IHF50-32-200 | 50 | 4.38 | 7.5 | 39 | ||||
IHF50-32-250 | 80 | 8.25 | 15 | 33 | ||||
IHF65-50-125 | 25 | 6.94 | 20 | 2.2 | 3 | 62 | 4.0 | |
IHF65-50-160 | 32 | 3.82 | 5.5 | 57 | ||||
IHF65-40-200 | 50 | 6.55 | 11 | 52 | ||||
IHF65-40-250 | 80 | 11.84 | 18.5 | 46 | ||||
IHF80-65-125 | 50 | 13.88 | 20 | 3.95 | 5.5 | 69 | 4.0 | |
IHF80-65-160 | 32 | 6.5 | 11 | 67 |
性能参数表(二)
型号 | 流量Q | 扬程 (m) | 转速 n( r/min) | 功率N(kw) | 效率 η(%) | 允许汽蚀余量 (m) | ||
(m3/h) | (l/s) | 轴功率 | 配用电机功率 | |||||
IHF80-50-200 | 50 | 13.88 | 50 | 2900 | 10.8 | 15 | 83 | 4.0 |
IHF80-50-250 | 80 | 19.11 | 30 | 57 | ||||
IHF100-80-125 | 100 | 27.77 | 20 | 7.074 | 11 | 77 | 4.5 | |
IHF100-80-160 | 32 | 11.9 | 15 | 73 | ||||
IHF100-65-200 | 50 | 18.9 | 30 | 72 | ||||
IHF100-65-250 | 80 | 32.0 | 37 | 68 | ||||
IHF125-100-200 | 200 | 55.55 | 50 | 35.4 | 45 | 77 | 4.8 | |
IHF125-100-250 | 80 | 58.1 | 75 | 75 | ||||
IHF50-32-125 | 6.3 | 1.75 | 5 | 1450 | 0.19 | 0.55 | 45 | 3.5 |
IHF50-32-160 | 8 | 0.34 | 0.55 | 40 | ||||
IHF50-32-200 | 12.5 | 0.65 | 1.5 | 33 | ||||
IHF50-32-250 | 20 | 1.27 | 2.2 | 27 | ||||
IHF65-50-125 | 12.5 | 3.47 | 5 | 0.31 | 0.55 | 55 | 3.5 | |
IHF65-50-160 | 8 | 0.53 | 0.75 | 51 | ||||
IHF65-40-200 | 12.5 | 0.93 | 1.5 | 46 | ||||
IHF65-40-250 | 20 | 1.75 | 3 | 39 | ||||
IHF65-40-315 | 32 | 3.3 | 4 | 33 | ||||
IHF80-65-125 | 25 | 6.94 | 5 | 0.53 | 0.75 | 64 | 3.8 | |
IHF80-65-160 | 8 | 0.88 | 1.5 | 62 | ||||
IHF80-50-200 | 12.5 | 1.49 | 2.2 | 57 | ||||
IHF80-50-250 | 20 | 2.569 | 4 | 53 | ||||
IHF80-50-315 | 32 | 5.067 | 7.5 | 43 | ||||
IHF100-80-125 | 50 | 13.88 | 5 | 0.92 | 1.5 | 74 | 4.0 | |
IHF100-80-160 | 8 | 1.58 | 2.2 | 69 | ||||
IHF100-65-200 | 12.5 | 2.5 | 4 | 68 | ||||
IHF100-65-250 | 20 | 4.3 | 0.5 | 65 | ||||
IHF100-65-315 | 32 | 7.5 | 11 | 58 | ||||
IHF125-100-200 | 100 | 27.77 | 12.5 | 4.66 | 7.5 | 73 | 4.5 | |
IHF125-100-250 | 20 | 7.56 | 11 | 72 | ||||
IHF125-100-315 | 32 | 12.82 | 18.5 | 68 | ||||
IHF125-100-400 | 50 | 22.69 | 30 | 60 | ||||
IHF150-125-250 | 200 | 55.55 | 20 | 14.1 | 18.5 | 77 | 4.8 | |
IHF150-125-315 | 32 | 23.2 | 30 | 75 | ||||
IHF150-125-400 | 50 | 38.9 | 45 | 70 | ||||
IHF200-150-250 | 400 | 111.1 | 20 | 26.9 | 30 | 81 | 5.0 | |
IHF200-150-315 | 32 | 44.1 | 55 | 79 | ||||
IHF200-150-400 | 50 | 69.8 | 75 | 78 |
