一、概述

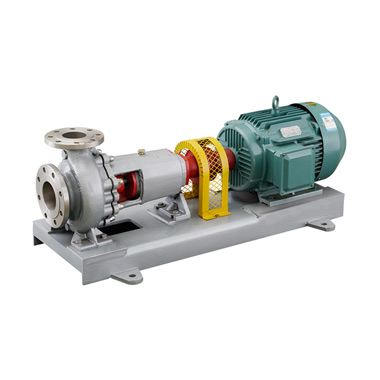

YTCZ系列标准化工泵是卧式、单级、单吸离心泵;其尺寸和性能符合DIN24256/ISO2858标准。
YTCZ系列标准化工泵的性能范围包括了IH系列标准化工泵所有性能,其效率、汽蚀性能等指标均超过IH型泵。
二、用途
输送低温或高温液体;中性或有腐蚀性液体;清洁或含有固体颗粒的液体。特别适用于:石油化学工业、煤化工、精细化工、造纸厂和纸浆业、制糖业、涂装行业(脱脂、磷化、电泳等工序)、食品、制药、合金纤维、环保工程等。
三、性能
流量(Q)3.2-2000m3/h
扬程(H)7-160m
工作压力(P)2.5MPa
工作温度(t)-80-300度
四、设计特点
作用于轴封处的压力由背叶片或叶轮上的平衡孔平衡。轴封可采用各种结构的单、双端面非平衡型机械密封。滚珠轴承经久耐用,轴径尺寸充裕,以保证运行平稳。部分规格的泵体设计成双螺壳体,以平衡径向力。轴承架,包括轴、叶轮、填料函等形成一个组合部件,使泵体在维修时不须从管道上拆下(如果采用加长联轴器时,电机也不必拆下)。法兰设计,采用PN16、PN25两种(依据材料的差别)。
五:输送介质
各种温度和浓度的硫酸、硝酸、盐酸和磷酸等无机酸和有机酸。
各种温度和浓度下的氢氧化钠和碳酸钠等碱性溶液。
各种盐溶液。
各种液态石油化工产品、有机化合物,以及其它有腐蚀的原料和产品。
性能参数表
型号 | 叶 轮 形 式 | 额定转速(Speed)n=2950r/min | 额定转速(Speed)n=1450r/min | ||||||||
流量Q Capacity | 扬程H Head | 比重ρ=g/cm3 | 流量 | 扬程 | 比重ρ=g/cm3 | ||||||
1.00 | 1.35 | 1.84 | 1.00 | 1.35 | 1.84 | ||||||
m3/h | m | 电机功率Power | m3/h | m | 电机功率Power | ||||||
kW | kW | ||||||||||
YTCZ32-160 | A | 20 | 36 | 4 | 5.5 | 7.5 | 11 | 9 | 1.1 | 1.5 | 2.2 |
B | 10 | 8 | |||||||||
C | 17 | 28 | 3 | 4 | 5.5 | 9 | 7 | 1.5 | |||
D | 15 | 20 | 2.2 | 3 | 4 | 6 | 5 | ||||
E | 13 | 14 | 6 | 3 | |||||||
YTCZ32-200 | A | 20 | 50 | 7.5 | 11 | 15 | 10 | 13 | 1.5 | 2.2 | 3 |
B | 18 | 48 | 11 | 9 | 12 | 2.2 | |||||
C | 16 | 40 | 5.5 | 7.5 | 8 | 10 | |||||
D | 15 | 30 | 4 | 5.5 | 7.5 | 8 | 8 | ||||
YTCZ32-250 | A | 20 | 85 | 15 | 18.5 | 30 | 11 | 20 | 2.2 | 3 | 4 |
B | 20 | 75 | 10 | 19 | |||||||
C | 18 | 65 | 11 | 15 | 18.5 | 9 | 15 | 2.2 | 3 | ||
D | 15 | 50 | 7.5 | 11 | 15 | 8 | 11 | 2.2 | |||
YTCZ40-160 | A | 30 | 34 | 7.5 | 11 | 15 | 15 | 8 | 1.1 | 1.1 | 2.2 |
B | 28 | 30 | 5.5 | 7.5 | 11 | 15 | 7 | ||||
C | 16 | 26 | 5.5 | 7.5 | 14 | 6 | 1.5 | ||||
D | 14 | 18 | 3 | 5.5 | 12 | 4 | |||||
YTCZ40-200 | A | 34 | 50 | 11 | 15 | 22 | 16 | 13 | 1.5 | 2.2 | 3 |
B | 30 | 48 | 7.5 | 11 | 15 | 15 | 12 | 1.1 | |||
C | 26 | 38 | 5.5 | 7.5 | 11 | 14 | 9 | 1.5 | 3 | ||
D | 22 | 30 | 12 | 7 | 2.2 | ||||||
YTCZ40-250 | A | 36 | 85 | 22 | 30 | 45 | 20 | 21 | 4 | 5.5 | 7.5 |
B | 34 | 80 | 18.5 | 22 | 37 | 18 | 20 | 3 | 4 | ||
C | 30 | 65 | 15 | 18.5 | 30 | 16 | 15 | 2.2 | 3 | 4 | |
D | 26 | 50 | 11 | 15 | 18.5 | 13 | 12 | 2.2 | 2.2 | ||
YTCZ40-315 | A | 46 | 140 | 45 | 55 | 22 | 36 | 11 | 11 | 15 | |
B | 44 | 130 | 37 | 45 | 22 | 32 | 5.5 | ||||
C | 40 | 100 | 30 | 37 | 55 | 20 | 24 | 4 | 5.5 | ||
D | 34 | 80 | 30 | 37 | 18 | 18 | 4 | 7.5 | |||
YTCZ50-160 | A | 55 | 34 | 11 | 11 | 15 | 30 | 8 | 1.5 | 2.2 | 3 |
B | 50 | 30 | 7.5 | 26 | 7 | 1.1 | 1.5 | 2.2 | |||
C | 46 | 26 | 5.5 | 7.5 | 11 | 24 | 6 | 1.1 | 1.5 | ||
D | 40 | 18 | 5.5 | 7.5 | 20 | 4 | 1.1 | ||||
YTCZ50-200 | A | 65 | 56 | 18.5 | 22 | 37 | 34 | 14 | 3 | 4 | 5.5 |
B | 65 | 50 | 15 | 18.5 | 30 | 34 | 12 | 2.2 | 3 | 4 | |
C | 50 | 40 | 11 | 15 | 22 | 30 | 10 | 1.5 | 2.2 | 3 | |
D | 40 | 32 | 7.5 | 11 | 15 | 24 | 7 | 1.5 | 2.2 | ||
YTCZ50-250 | A | 65 | 85 | 30 | 45 | 55 | 34 | 21 | 5.5 | 7.5 | 11 |
B | 60 | 80 | 30 | 20 | 4 | ||||||
C | 55 | 65 | 22 | 30 | 37 | 26 | 16 | 3 | 4 | 5.5 | |
D | 45 | 60 | 15 | 18.5 | 30 | 24 | 12 | 2.2 | 3 | 4 | |
YTCZ50-315 | A | 80 | 140 | 42 | 36 | 11 | 11 | 15 | |||
B | 75 | 135 | 55 | 42 | 32 | ||||||
C | 70 | 110 | 45 | 40 | 26 | 11 | |||||
D | 65 | 85 | 37 | 45 | 36 | 20 |
型号 | 叶 轮 形 式 | 额定转速(Speed)n=2950r/min | 额定转速(Speed)n=1450r/min | ||||||||
流量Q Capacity | 扬程H Head | 比重ρ=g/cm3 | 流量 | 扬程 | 比重ρ=g/cm3 | ||||||
1.00 | 1.35 | 1.84 | 1.00 | 1.35 | 1.84 | ||||||
m3/h | m | 电机功率Power | m3/h | m | 电机功率Power | ||||||
kW | kW | ||||||||||
YTCZ65-160 | A | 100 | 32 | 15 | 22 | 30 | 50 | 8 | 2.2 | 3 | 4 |
B | 90 | 32 | 48 | 7 | |||||||
C | 90 | 24 | 11 | 15 | 22 | 46 | 6 | 2.2 | 3 | ||
D | 80 | 14 | 5.5 | 7.5 | 11 | 38 | 4 | ||||
YTCZ65-200 | A | 100 | 54 | 22 | 30 | 45 | 50 | 13 | 4 | 5.5 | 7.5 |
B | 90 | 50 | 46 | 12 | 3 | ||||||
C | 90 | 40 | 18.5 | 30 | 37 | 42 | 10 | 4 | 5.5 | ||
D | 70 | 30 | 11 | 15 | 18.5 | 36 | 7 | 2.2 | 3 | 4 | |
YTCZ65-250 | A | 115 | 85 | 45 | 55 | 54 | 21 | 11 | 15 | 18.5 | |
B | 115 | 75 | 50 | 20 | 7.5 | ||||||
C | 100 | 65 | 37 | 55 | 75 | 46 | 16 | 4 | 5.5 | ||
D | 80 | 50 | 30 | 45 | 55 | 40 | 10 | 4 | 7.5 | ||
YTCZ65-315 | A | 135 | 135 | 90 | 110 | 160 | 64 | 32 | 11 | 15 | 18.5 |
B | 130 | 125 | 61 | 30 | |||||||
C | 115 | 115 | 75 | 90 | 132 | 56 | 28 | 11 | 15 | ||
D | 110 | 110 | 55 | 75 | 110 | 54 | 24 | ||||
E | 90 | 85 | 45 | 55 | 75 | 50 | 20 | 5.5 | 11 | ||
F | 75 | 70 | 30 | 45 | 55 | 52 | 16 | 5.5 | |||
YTCZ80-160 | A | 170 | 30 | 22 | 30 | 45 | 75 | 8 | 3 | 4 | 5.5 |
B | 160 | 26 | 18.5 | 30 | 37 | 70 | 7 | 3 | 4 | ||
C | 150 | 22 | 15 | 22 | 30 | 70 | 5 | 2.2 | |||
D | 130 | 16 | 11 | 15 | 65 | 4 | 2.2 | 4 | |||
YTCZ80-200 | A | 150 | 50 | 37 | 45 | 75 | 80 | 12 | 5.5 | 7.5 | 11 |
B | 140 | 46 | 30 | 37 | 55 | 75 | 11 | 4 | 5.5 | ||
C | 130 | 38 | 22 | 30 | 45 | 65 | 9 | 3 | 4 | 5.5 | |
D | 110 | 26 | 15 | 18.5 | 30 | 60 | 6 | 3 | 5.5 | ||
YTCZ80-250 | A | 190 | 80 | 90 | 20 | 11 | 15 | 18.5 | |||
B | 180 | 75 | 55 | 90 | 19 | ||||||
C | 170 | 70 | 45 | 85 | 17 | ||||||
D | 150 | 55 | 37 | 55 | 75 | 75 | 14 | 5.5 | 11
| ||
E | 130 | 47 | 30 | 37 | 55 | 70 | 11 | 5.5 | |||
YTCZ80-315 | A | 200 | 130 | 110 | 160 | 100 | 32 | 15 | 18.5 | 30 | |
B | 180 | 125 | 132 | 95 | 30 | ||||||
C | 160 | 100 | 75 | 90 | 132 | 85 | 24 | 15 | 18.5 | ||
D | 150 | 75 | 55 | 75 | 90 | 70 | 18 | 15 | |||
YTCZ80-400 | A | 105 | 52 | 30 | 37 | ||||||
B | 100 | 50 | |||||||||
C | 90 | 44 | 30 | ||||||||
D | 80 | 38 | 18.5 | ||||||||
YTCZ100-200 | A | 220 | 45 | 45 | 55 | 115 | 11 | 5.5 | 11 | 15 | |
B | 200 | 40 | 30 | 45 | 55 | 100 | 10 | ||||
C | 180 | 30 | 22 | 30 | 45 | 90 | 8 | 7.5 | 11 | ||
D | 150 | 25 | 37 | 80 | 6 | ||||||
型号 | 叶 轮 形 式 | 额定转速(Speed)n=2950r/min | 额定转速(Speed)n=1450r/min | ||||||||
流量Q Capacity | 扬程H Head | 比重ρ=g/cm3 | 流量 | 扬程 | 比重ρ=g/cm3 | ||||||
1.00 | 1.35 | 1.84 | 1.00 | 1.35 | 1.84 | ||||||
m3/h | m | 电机功率Power | m3/h | m | 电机功率Power | ||||||
kW | kW | ||||||||||
YTCZ100-250 | A | 280 | 75 | 90 | 110 | 160 | 130 | 20 | 15 | 22 | 30 |
B | 250 | 70 | 75 | 132 | 130 | 18 | 11 | 15 | 22 | ||
C | 230 | 55 | 55 | 75 | 110 | 120 | 14 | 11 | 15 | ||
D | 200 | 40 | 37 | 55 | 75 | 100 | 10 | 11 | |||
YTCZ100-315 | A | 270 | 135 | 160 | 132 | 32 | 30 | 30 | |||
B | 250 | 130 | 132 | 120 | 30 | 18.5 | 30 | ||||
C | 230 | 100 | 110 | 132 | 100 | 26 | 15 | 15 | |||
D | 200 | 85 | 75 | 110 | 132 | 90 | 21 | 18.5 | |||
YTCZ100-400 | A | 150 | 50 | 45 | 45 | ||||||
B | 140 | 48 | 30 | ||||||||
C | 120 | 40 | 30 | 45 | |||||||
D | 100 | 30 | 18.5 | 30 | |||||||
YTCZ125-250 | A | 200 | 20 | 18.5 | 22 | ||||||
B | 200 | 18 | 15 | 18.5 | |||||||
C | 190 | 14 | 11 | 15 | |||||||
D | 160 | 10 | 11 | 15 | |||||||
YTCZ125-315 | A | 200 | 30 | 30 | 37 | 45 | |||||
B | 180 | 30 | 30 | 37 | |||||||
C | 170 | 24 | 18.5 | 30 | |||||||
D | 100 | 18 | 15 | 18.5 | |||||||
YTCZ125-400 | A | 220 | 50 | 55 | 75 | ||||||
B | 200 | 48 | 45 | 75 | |||||||
C | 180 | 46 | 37 | 55 | |||||||
D | 170 | 42 | 30 | 45 | |||||||
E | 150 | 36 | 30 | ||||||||
F | 150 | 30 | |||||||||
YTCZ150-200 | A | 320 | 17 | 22 | 30 | 37 | |||||
B | 300 | 15 | 18.5 | ||||||||
C | 280 | 13 | |||||||||
D | 260 | 12 | 15 | 18.5 | 30 | ||||||
E | 240 | 11 | 11 | 15 | 22 | ||||||
YTCZ150-315 | A | 380 | 30 | 45 | 75 | ||||||
B | 340 | 26 | 37 | 45 | |||||||
C | 320 | 20 | 30 | 37 | 55 | ||||||
D | 300 | 17 | 22 | 30 | 37 | ||||||
YTCZ150-400 | A | 400 | 48 | 75 | 110 | ||||||
B | 340 | 40 | 55 | 75 | |||||||
C | 300 | 34 | 45 | ||||||||
D | 260 | 28 | 37 | 45 | 75 | ||||||
YTCZ150-500 | A | 420 | 80 | 132 | |||||||
B | 400 | 70 | 110 | 160 | |||||||
C | 360 | 65 | 130 | ||||||||
D | 340 | 50 | 75 | 110 | 132 | ||||||
E | 300 | 45 | 55 | 75 | 110 |
型号 | 叶 轮 形 式 | 额定转速(Speed)n=2980r/min | 额定转速(Speed)n=1450r/min | ||||||||
流量Q Capacity | 扬程H Head | 比重ρ=g/cm3 | 流量 | 扬程 | 比重ρ=g/cm3 | ||||||
1.00 | 1.35 | 1.84 | 1.00 | 1.35 | 1.84 | ||||||
m3/h | m | 电机功率Power | m3/h | m | 电机功率Power | ||||||
kW | kW | ||||||||||
YTCZ200-250 | A | 600 | 12 | 30 | 37 | ||||||
B | 540 | 11 | 22 | 30 | |||||||
C | 500 | 10 | 37 | ||||||||
YTCZ200-315 | A | 650 | 24 | 55 | 75 | ||||||
B | 600 | 20 | |||||||||
C | 550 | 16 | 37 | 45 | |||||||
D | 500 | 13 | 30 | 37 | 55 | ||||||
YTCZ200-400 | A | 650 | 52 | 132 | |||||||
B | 550 | 45 | 90 | 132 | |||||||
C | 500 | 40 | 75 | 110 | 160 | ||||||
D | 450 | 30 | 55 | 75 | 110 | ||||||
YTCZ200-500 | A | 700 | 75 | ||||||||
B | 650 | 65 | 160 | ||||||||
C | 550 | 55 | 110 | 160 | |||||||
D | 450 | 40 | 75 | 110 | 132 | ||||||
YTCZ250-315 | A | 950 | 22 | 75 | 110 | ||||||
B | 900 | 20 | 90 | ||||||||
C | 800 | 16 | 55 | 75 | |||||||
D | |||||||||||
YTCZ250-400 | A | 1000 | 44 | 160 | |||||||
B | 900 | 38 | 132 | ||||||||
C | 850 | 30 | 110 | 160 | |||||||
D | 800 | 24 | 90 | 110 | 160 | ||||||
YTCZ250-500 | A | 1200 | 80 | ||||||||
B | 1100 | 70 | |||||||||
C | 1000 | 55 | |||||||||
D | 850 | 45 | 160 | ||||||||
YTCZ300-400 | A | 1500 | 40 | ||||||||
B | 1400 | 30 | 160 | ||||||||
C | 1300 | 25 | 132 | ||||||||
D | 1300 | 20 | 110 | 160 | |||||||
YTCZ300-500 | A | 1700 | 70 | ||||||||
B | 1500 | 60 | |||||||||
C | 1300 | 50 | |||||||||
D | 1100 | 40 |
