结构特点

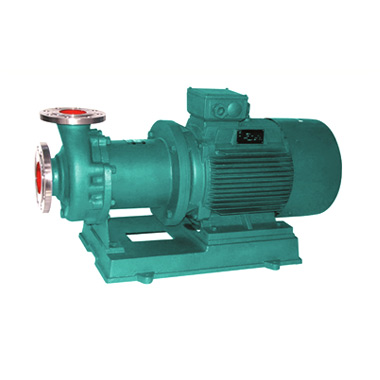

YTCQ系列磁力驱动泵是将永磁联轴器的工作原理用于离心泵的高科技产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀等特点。
1、磁力传动装置采用独特的密集型聚磁式拉推磁路的耦合结构，具有体积小、力矩小、涡流小、可靠性好（无滑脱可能）。
2、噪音小，无振动。磁力泵的动力传动系统设有钢性连接，泵轴和电机轴是靠磁力耦合，属无接触的柔性连接。采用滑动轴承支承，有极高的同心度和垂直度。泵运行时，除电机本身的振动和噪音外，泵基本上没有。
3、具有独特的轴向力平衡系统。由于轴向力平衡系统的独特，止推轴承端面与滑动轴承端面在运行中基本没有机械摩擦，因此自然磨损率低，故障率低，维护周期长等优点。
4、该系列泵是以静密封代替动密封，使泵室处于完全密封状态，取消了轴封，利用磁力耦合间接驱动，完全消除了“跑、冒、滴、漏”的烦恼，绝对无污染。
泵过流部件材料和泵用途
根据输送介质的不同性质，可选用各种不同牌号的金属材料1Cr18Ni9Ti、304、316L等。该系列磁力驱动泵结构紧凑外形美观，体积小，噪音低，运行可靠，使用维修方便。广泛适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送无固体颗粒及纤维状易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体介质的理想设备。

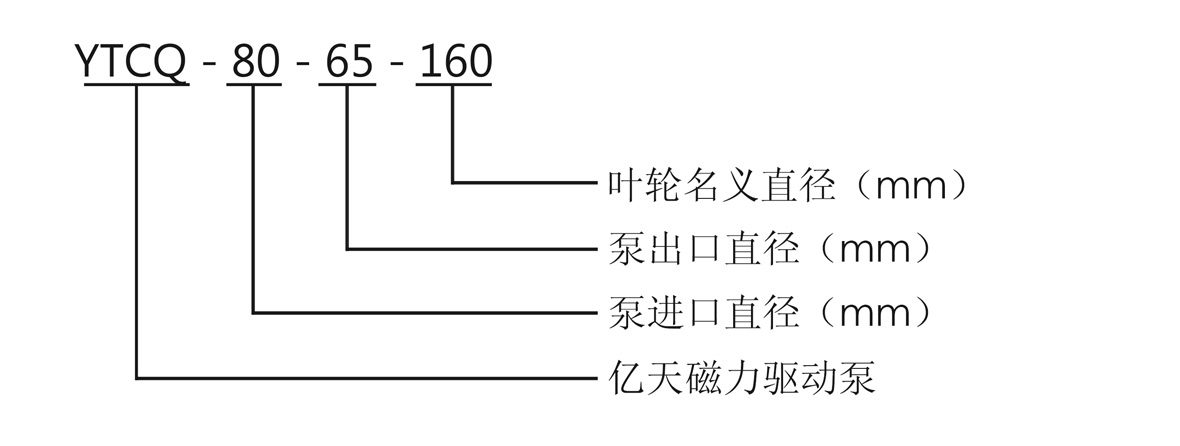

型号意义
性能参数
型 号 | 口径 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) | 电 压 (V) | 材 质 | |
进口 (mm) | 出口 (mm) | ||||||
YTCQ32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不 锈 钢 |
YTCQ32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
YTCQ40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
YTCQ40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 | |
YTCQ40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
YTCQ50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 | |
YTCQ50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 | |
YTCQ50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
YTCQ50-32-250 | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
YTCQ65-50-125 | 65 | 50 | 25 | 20 | 4 | 380 | |
YTCQ65-50-160 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
YTCQ65-40-200 | 65 | 40 | 25 | 50 | 15 | 380 | |
YTCQ65-40-250 | 65 | 40 | 25 | 80 | 18.5 | 380 | |
YTCQ80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
YTCQ80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
YTCQ80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 380 | |
YTCQ80-50-250 | 80 | 50 | 50 | 80 | 37 | 380 | |
YTCQ100-80-125 | 100 | 80 | 100 | 20 | 15 | 380 | |
YTCQ100-80-160 | 100 | 80 | 100 | 32 | 18.5 | 380 | |
YTCQ100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 | |
YTCQ100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 | |
