概述
IHG(ISG)系列单级单吸管道离心泵,是本公司科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同,在IG型基础上派生出适用热水、高温、腐蚀性化工泵。该系列产品具有高效节能、噪音低、性能可靠等特点。且可根据用户需求配备防爆电机(IRG、IHG、ISG、IHGPB等),产品按ISO2858标准设计制造。
特点
1、泵为立式结构,进出口径相同,且位于同一中心线上,可像阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩可置于户外使用。
2、轴封采用机械密封,静环采用整体优质硬质合金、动环采用优质耐磨石墨制作,密封效果好,使用寿命长。
3、安装检修方便,无需拆动管路系统,只要卸下泵体支架螺母即可抽出全部转子部件。
4、可根据使用要求即流量和扬程的需要,采用泵的串、并联运行方式。
5、可根据管路布置的要求采用泵的竖式或横式安装。

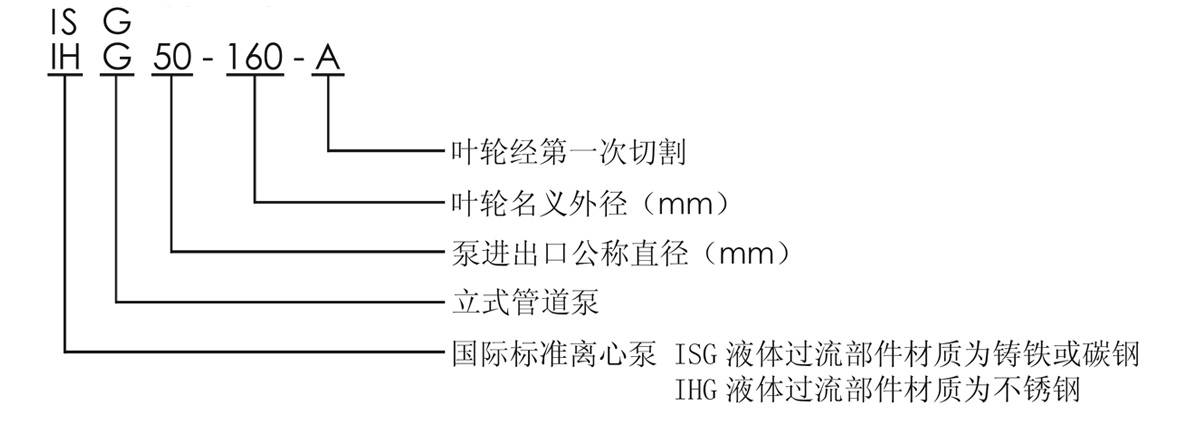

型号意义
用途
1、ISG型立式管道泵,供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环。浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。
2、IRG型立式热水(高温)循环泵广泛适用于:能源、冶金、化工、纺织、造纸以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵,使用温度T≤120℃。
3、IHG型立式耐腐蚀离心泵适用于轻纺、石油、化工、制药、卫生、食品、炼油等工业输送化学腐蚀性液体,使用温度T≤100℃。
性能参数表(一)
型号 | 流量 | 扬程 m | 配用电机 | 效率 | 汽蚀余量 % | ||||
m3/h | L/s | 功率 KW | 转速 r/min | ||||||
IHG(ISG)25-100 | 3 | 0.83 | 12.5 | 0.75 | 2900 | 42 | 2 | ||
IHG(ISG)25-125 | 3 | 0.83 | 20 | 1.1 | 2900 | 36 | 2 | ||
IHG(ISG)25-160 | 3 | 0.83 | 32 | 2.2 | 2900 | 32 | 2 | ||
IHG(ISG)25-160A | 2.6 | 0.72 | 25 | 1.5 | 2900 | 31 | 2 | ||
IHG(ISG)32-100 | 4.5 | 1.25 | 12.5 | 0.75 | 2900 | 44 | 2 | ||
IHG(ISG)32-125 | 4.5 | 1.25 | 20 | 1.1 | 2900 | 38 | 2 | ||
IHG(ISG)32-125A | 4 | 1.1 | 16 | 0.75 | 2900 | 37 | 2 | ||
IHG(ISG)32-160 | 4.5 | 1.25 | 32 | 3 | 2900 | 35 | 2 | ||
IHG(ISG)32-160A | 4 | 1.1 | 25 | 2.2 | 2900 | 34 | 2 | ||
IHG(ISG)32-200 | 4.5 | 1.25 | 50 | 5.5 | 2900 | 32 | 2 | ||
IHG(ISG)32-200A | 4 | 1.1 | 40 | 4 | 2900 | 31 | 2 | ||
IHG(ISG)40-100 | 6.3 | 1.75 | 12.5 | 1.1 | 2900 | 54 | 2 | ||
IHG(ISG)40-100A | 5.5 | 1.53 | 8 | 0.75 | 2900 | 52.6 | 2 | ||
IHG(ISG)40-125 | 6.3 | 1.75 | 20 | 1.5 | 2900 | 46 | 2 | ||
IHG(ISG)40-125A | 5.5 | 1.53 | 16 | 1.1 | 2900 | 44 | 2 | ||
IHG(ISG)40-160 | 6.3 | 1.75 | 32 | 3 | 2900 | 40 | 2 | ||
IHG(ISG)40-160A | 5.5 | 1.53 | 25 | 3 | 2900 | 38 | 2 | ||
IHG(ISG)40-200 | 6.3 | 1.75 | 50 | 5.5 | 2900 | 33 | 2 | ||
IHG(ISG)40-200A | 5.5 | 1.53 | 40 | 4 | 2900 | 31 | 2 | ||
IHG(ISG)40-250 | 6.3 | 1.75 | 80 | 11 | 2900 | 27.5 | 2 | ||
IHG(ISG)40-250A | 5.5 | 1.53 | 65 | 11 | 2900 | 26 | 2 | ||
IHG(ISG)50-100 | 12.5 | 3.5 | 12.5 | 2.2 | 2900 | 62 | 2.5 | ||
IHG(ISG)50-100A | 10.5 | 2.9 | 8 | 1.5 | 2900 | 60 | 2 | ||
IHG(ISG)50-125 | 12.5 | 3.5 | 20 | 3 | 2900 | 60 | 2 | ||
IHG(ISG)50-125A | 10.5 | 2.9 | 16 | 2.2 | 2900 | 58 | 2 | ||
IHG(ISG)50-160 | 12.5 | 3.5 | 32 | 4 | 2900 | 54 | 2 | ||
IHG(ISG)50-160A | 10.5 | 2.9 | 25 | 3 | 2900 | 53 | 2 | ||
IHG(ISG)50-200 | 12.5 | 3.5 | 50 | 7.5 | 2900 | 48 | 2 | ||
IHG(ISG)50-200A | 10.5 | 2.9 | 40 | 5.5 | 2900 | 46 | 2 | ||
IHG(ISG)50-250 | 12.5 | 3.5 | 80 | 15 | 2900 | 44 | 2 | ||
IHG(ISG)50-250A | 10.5 | 2.9 | 65 | 11 | 2900 | 42 | 2 | ||
IHG(ISG)65-100 | 25 | 6.9 | 12.5 | 2.2 | 2900 | 72 | 2 | ||
IHG(ISG)65-100A | 20 | 5.6 | 8 | 1.5 | 2900 | 70 | 2 | ||
性能参数表(二)
型号 | 流量 | 扬程 m | 配用电机 | 效率 | 汽蚀余量 % | ||
m3/h | L/s | 功率 KW | 转速 r/min | ||||
IHG(ISG)65-125 | 25 | 6.9 | 20 | 3 | 2900 | 69 | 2 |
IHG(ISG)65-125A | 20 | 5.6 | 16 | 2.2 | 2900 | 68 | 2 |
IHG(ISG)65-160 | 25 | 6.9 | 32 | 5.5 | 2900 | 65 | 2 |
IHG(ISG)65-160A | 20 | 5.6 | 25 | 4 | 2900 | 64 | 2 |
IHG(ISG)65-200 | 25 | 6.9 | 50 | 11 | 2900 | 60 | 2 |
IHG(ISG)65-200A | 20 | 5.6 | 40 | 7.5 | 2900 | 59 | 2 |
IHG(ISG)65-250 | 25 | 6.9 | 80 | 18.5 | 2900 | 50 | 2 |
IHG(ISG)65-250A | 20 | 5.6 | 65 | 15 | 2900 | 49 | 2 |
IHG(ISG)65-315 | 25 | 6.9 | 125 | 30 | 2900 | 40 | 2.5 |
IHG(ISG)65-315A | 20 | 5.6 | 100 | 30 | 2900 | 38 | 2.5 |
IHG(ISG)80-100 | 50 | 13.9 | 12.5 | 4 | 2900 | 78 | 3.2 |
IHG(ISG)80-100A | 44 | 12.2 | 10 | 4 | 2900 | 76.5 | 3.2 |
IHG(ISG)80-125 | 50 | 13.9 | 20 | 5.5 | 2900 | 75 | 3.2 |
IHG(ISG)80-125A | 44 | 12.2 | 16 | 5.5 | 2900 | 74 | 3.2 |
IHG(ISG)80-160 | 50 | 13.9 | 32 | 11 | 2900 | 73 | 3 |
IHG(ISG)80-160A | 44 | 12.2 | 28 | 7.5 | 2900 | 72 | 3 |
IHG(ISG)80-160B | 40 | 11.1 | 24 | 7.5 | 2900 | 70.5 | 3 |
IHG(ISG)80-200 | 50 | 13.9 | 50 | 15 | 2900 | 69 | 3 |
IHG(ISG)80-200A | 44 | 12.2 | 44 | 15 | 2900 | 68 | 3 |
IHG(ISG)80-200B | 40 | 11.1 | 38 | 11 | 2900 | 66 | 3 |
IHG(ISG)80-250 | 50 | 13.9 | 80 | 30 | 2900 | 63 | 3 |
IHG(ISG)80-250A | 44 | 12.2 | 70 | 22 | 2900 | 62.5 | 3 |
IHG(ISG)80-250B | 40 | 11.1 | 60 | 22 | 2900 | 61 | 3 |
IHG(ISG)80-315 | 50 | 13.9 | 125 | 45 | 2900 | 60 | 3 |
IHG(ISG)80-315A | 44 | 12.2 | 113 | 37 | 2900 | 58 | 3 |
IHG(ISG)80-315B | 40 | 11.1 | 101 | 30 | 2900 | 56 | 3 |
IHG(ISG)80-350 | 50 | 13.9 | 150 | 75 | 2900 | 52 | 3 |
IHG(ISG)80-350A | 44 | 12.2 | 142 | 75 | 2900 | 50.5 | 3 |
IHG(ISG)80-315B | 40 | 11.1 | 135 | 55 | 2900 | 50 | 3 |
IHG(ISG)100-100 | 100 | 27.8 | 12.5 | 7.5 | 2900 | 76 | 4.5 |
IHG(ISG)100-100A | 88 | 24.4 | 10 | 7.5 | 2900 | 75 | 4.5 |
IHG(ISG)100-125 | 100 | 27.8 | 20 | 11 | 2900 | 76 | 4.5 |
IHG(ISG)100-125A | 88 | 24.4 | 16 | 11 | 2900 | 75 | 4.5 |
性能参数表(三)
型号 | 流量 | 扬程 m | 配用电机 | 效率 | 汽蚀余量 % | ||
m3/h | L/s | 功率 KW | 转速 r/min | ||||
IHG(ISG)100-160 | 100 | 27.8 | 32 | 15 | 2900 | 75.5 | 4.2 |
IHG(ISG)100-160A | 88 | 24.4 | 28 | 11 | 2900 | 74 | 4.2 |
IHG(ISG)100-160B | 80 | 22.2 | 24 | 11 | 2900 | 73 | 4.2 |
IHG(ISG)100-200 | 100 | 27.8 | 50 | 22 | 2900 | 74 | 4.2 |
IHG(ISG)100-200A | 88 | 24.4 | 44 | 18.5 | 2900 | 73 | 4 |
IHG(ISG)100-200B | 80 | 22.2 | 38 | 18.5 | 2900 | 72.5 | 4 |
IHG(ISG)100-250 | 100 | 27.8 | 80 | 37 | 2900 | 72 | 4 |
IHG(ISG)100-250A | 88 | 24.4 | 70 | 30 | 2900 | 70 | 4 |
IHG(ISG)100-250B | 80 | 22.2 | 60 | 30 | 2900 | 68 | 4 |
IHG(ISG)100-315 | 100 | 27.8 | 125 | 75 | 2900 | 65 | 4 |
IHG(ISG)100-315A | 88 | 24.4 | 113 | 55 | 2900 | 64.5 | 4 |
IHG(ISG)100-315B | 80 | 22.2 | 101 | 55 | 2900 | 62 | 4 |
IHG(ISG)100-350 | 100 | 27.8 | 150 | 90 | 2900 | 62 | 4 |
IHG(ISG)100-350A | 88 | 24.4 | 142 | 75 | 2900 | 61 | 4 |
IHG(ISG)100-350B | 80 | 22.2 | 135 | 75 | 2900 | 60 | 4 |
IHG(ISG)125-125 | 160 | 44.4 | 20 | 22 | 2900 | 76 | 4 |
IHG(ISG)125-125A | 150 | 41.7 | 16 | 22 | 2900 | 74 | 4 |
IHG(ISG)125-160 | 160 | 44.4 | 32 | 30 | 2900 | 75 | 4 |
IHG(ISG)125-160A | 150 | 41.7 | 28 | 30 | 2900 | 74.5 | 4 |
IHG(ISG)125-160B | 140 | 39 | 24 | 22 | 2900 | 73 | 4 |
IHG(ISG)125-200 | 200 | 44.4 | 50 | 45 | 2900 | 77 | 4 |
IHG(ISG)125-200A | 182 | 41.7 | 44 | 37 | 2900 | 75 | 4 |
IHG(ISG)125-200B | 160 | 39 | 38 | 37 | 2900 | 74 | 4 |
IHG(ISG)125-250 | 200 | 44.4 | 80 | 75 | 2900 | 75 | 5 |
IHG(ISG)125-250A | 186 | 41.7 | 70 | 55 | 2900 | 74 | 5 |
IHG(ISG)125-250B | 160 | 39 | 60 | 45 | 2900 | 73 | 5 |
IHG(ISG)125-315 | 100 | 27.8 | 32 | 18.5 | 2900 | 62 | 5 |
IHG(ISG)125-315A | 94 | 26.1 | 28.3 | 15 | 2900 | 60 | 5 |
IHG(ISG)125-400 | 100 | 27.8 | 50 | 30 | 2900 | 62 | 5 |
IHG(ISG)125-400A | 91 | 25.3 | 41 | 22 | 2900 | 66 | 5 |
性能参数表(四)
型号 | 流量 | 扬程 m | 配用电机 | 效率 | 汽蚀余量 % | ||
m3/h | L/s | 功率 KW | 转速 r/min | ||||
IHG(ISG)150-200 | 200 | 55.5 | 12.5 | 15 | 1450 | 81.5 | 2 |
IHG(ISG)150-200A | 176 | 48.9 | 10 | 15 | 1450 | 79 | 4.5 |
IHG(ISG)150-250 | 200 | 55.5 | 20 | 18.5 | 1450 | 81 | 4.5 |
IHG(ISG)150-250A | 176 | 48.9 | 17 | 15 | 1450 | 79 | 4.5 |
IHG(ISG)150-315 | 200 | 55.5 | 32 | 30 | 1450 | 79 | 4.5 |
IHG(ISG)150-315A | 176 | 48.9 | 28 | 22 | 1450 | 78 | 4.5 |
IHG(ISG)150-315B | 160 | 44.4 | 24 | 22 | 1450 | 76.5 | 4.5 |
IHG(ISG)150-400 | 200 | 55.5 | 50 | 45 | 1450 | 75 | 4.5 |
IHG(ISG)150-400A | 176 | 48.9 | 44 | 37 | 1450 | 73 | 4.5 |
IHG(ISG)150-400B | 160 | 44.5 | 38 | 37 | 1450 | 72 | 4.5 |
IHG(ISG)200-200 | 400 | 111.1 | 12.5 | 30 | 1450 | 84 | 4.5 |
IHG(ISG)200-200A | 352 | 97.8 | 10 | 22 | 1450 | 82 | 4.5 |
IHG(ISG)200-250 | 400 | 111.1 | 20 | 37 | 1450 | 83 | 4.5 |
IHG(ISG)200-250A | 352 | 97.8 | 17 | 30 | 1450 | 81.5 | 4.5 |
IHG(ISG)200-315 | 400 | 111.1 | 32 | 55 | 1450 | 82 | 4.5 |
IHG(ISG)200-315A | 352 | 97.8 | 28 | 45 | 1450 | 79 | 4.5 |
IHG(ISG)200-315B | 320 | 89 | 24 | 45 | 1450 | 78 | 4.5 |
IHG(ISG)200-400 | 400 | 111.1 | 50 | 90 | 1450 | 81 | 4.5 |
IHG(ISG)200-400A | 352 | 97.8 | 44 | 75 | 1450 | 80 | 4.5 |
IHG(ISG)200-400B | 320 | 89 | 38 | 55 | 1450 | 78 | 4.5 |
IHG(ISG)200-400C | 290 | 80 | 32 | 45 | 1450 | 75 | 4.5 |
IHG(ISG)250-250 | 550 | 152.8 | 20 | 75 | 1450 | 82.5 | 5 |
IHG(ISG)250-250A | 500 | 139 | 17 | 55 | 1450 | 81 | 5 |
IHG(ISG)250-315 | 550 | 152.8 | 32 | 90 | 1450 | 80 | 5.5 |
IHG(ISG)250-315A | 500 | 139 | 28 | 75 | 1450 | 78.5 | 5.5 |
IHG(ISG)250-315B | 450 | 125 | 24 | 55 | 1450 | 76 | 5.5 |
IHG(ISG)300-250 | 720 | 200 | 20 | 90 | 1450 | 83 | 6 |
IHG(ISG)200-250A | 600 | 166.7 | 17 | 75 | 1450 | 80 | 6 |
IHG(ISG)300-315 | 720 | 200 | 32 | 110 | 1450 | 82.5 | 6 |
IHG(ISG)300-315A | 650 | 180.6 | 28 | 110 | 1450 | 80 | 6 |
IHG(ISG)300-315B | 580 | 161.1 | 24 | 90 | 1450 | 70 | 6 |
